量産中に破損した金型の現状修復にspScanリバースエンジニアリングを活用した例をご紹介します。

量産金型の破損によるリスク

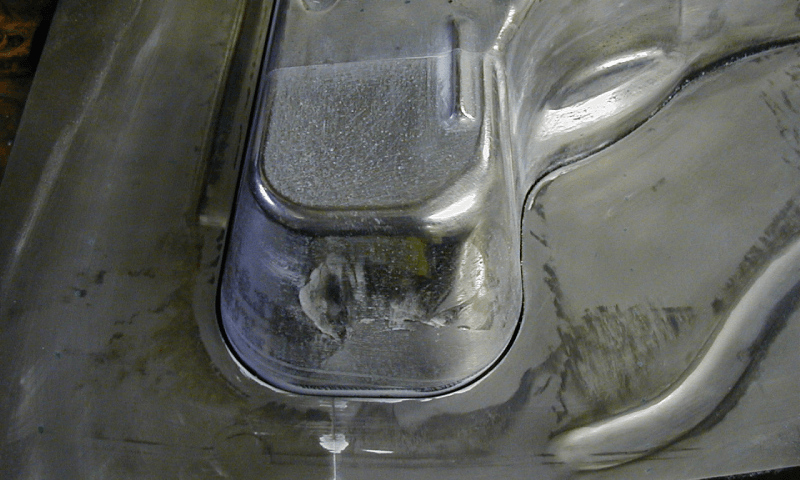

量産で使用しているプレス金型が破損した場合、早期に修復しないと製品が欠品するなど、生産計画に支障がでます。そのため、緊急の仮対策で金型を修復をすることが往々にしてあります。仮対策の修復では耐久性に課題があり、再度金型が破損するリスクも高く、安定的に作業するためには早急な金型の修復が必要になります。

現在は金型の修復などの際にはCAD、CAM、CAEを活用する場合が多くなっており、そうしたコンピュータ上の処理をするためには金型の3DCADデータが必要になります。しかし金型製作においては、現場の担当者の経験で手修正されている形状が金型CADデータへ反映されていないことが多く、また量産中の金型の摩耗、変形もあります。

このような場合、設計時に作成された金型の3DCADデータが存在しても量産中の金型とは形状が異なるため、そのままでは量産金型を修復するためのCADデータとして使用できません。そのため、仮対策で修復されている状態の金型から、修正用のCADデータを作成する必要があります。

破損金型の修復リバース

spScanを活用することで、上述のような修正用の金型CADデータを素早く用意することが可能です。
まずは緊急対策で修復された金型を非接触測定機で測定して、点群/STLデータを取得します。次にこの量産金型形状の測定点群と、初期設計段階のCADデータを使って、2つのデータの間の誤差を確認します。そして、修復が必要な箇所のみCAD面を作り替える手法「部分リバース」を行い、修正用のCADデータを作成します。

[プレス金型の場合①] 部分リバースで、金型の手仕上げ加工を手早く設計へフィードバック（金型コピー）

短期間で金型を修復し、再破損に備える

金型が破損した際の修復作業にspScanを活用することで下記のような効果がありました。

• 緊急対策された金型の修復用データを準備でき次第、量産の合間の短期間でも金型修復が可能になりました。
• 仮対策をしている破損金型の再破損のリスクを払拭できました。
• 現行形状を復元する際、型構造的に弱い箇所は、再破損の原因にならないように、リブ追加、形状肉厚の増肉など強度UPを施すように3DCADデータへ反映するなど、設計変更にも対応できるようになりました。
• 部分リバース手法の適応により、短時間でのリバースエンジニアリングが可能になりました。
