プレス金型CADデータの見込み変形ソフト Prospect-Ace

プレス金型CADデータの
見込み変形ソフトウェア

Prospect-Aceは、不具合現象別の
見込み面作成機能や、
解析見込みメッシュによる
一括変形機能により、見込み面作成工数を
大幅に短縮する3Dソフトウェアです。

概要
カタログ
動作環境
お問い合わせ

HOME > Prospect-Ace

01/05

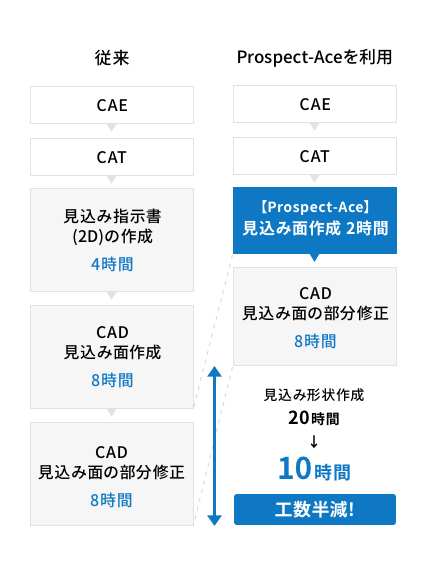

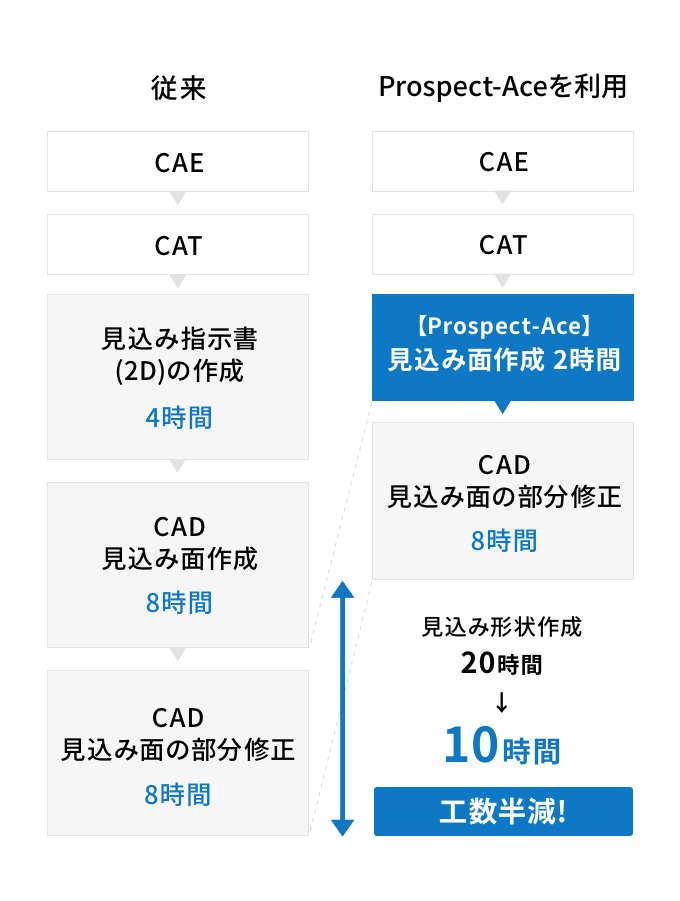

見込み面作成工数の大幅短縮

自動車の車体重量の軽量化及び衝突安全性向上への取り組みにより、プレス業界では、板厚を薄くしても従来使われてきた普通鋼板と同等以上の強度を得ることができるハイテン材（高張力鋼板）採用が進んでいます。

しかし、ハイテン材は難成形材のためプレス成形後の形状変化が大きく、見込み形状の修正回数増加や金型製作期間の長期化、現場のノウハウの継承が困難であることが課題とされてきました。

これらの課題を解決するために開発されたのが「Prospect-Ace」です。

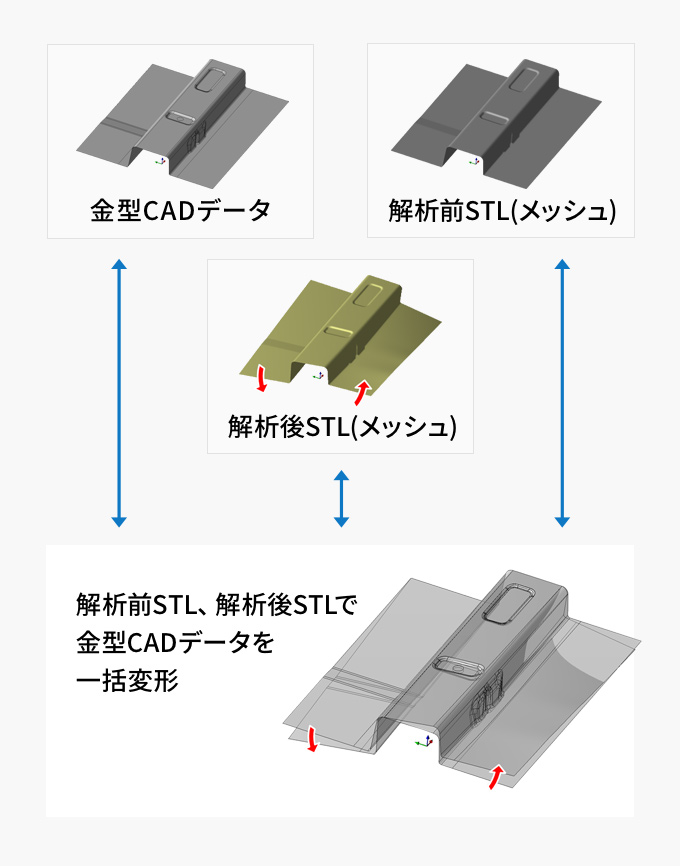

「Prospect-Ace」は、それぞれの不具合状況に応じてCAD面を変形する処理を行います。シミュレーション技術や非接触測定データ、金型製作現場で蓄積されたノウハウを活かし、見込み金型形状CADを短時間で作成することで金型製作期間を大幅に短縮します。

02/05

圧倒的な操作性&低価格

シンプルな不具合現象別の見込み変形機能により、圧倒的な操作性を実現。
不要な機能を排し、年間ライセンス500,000円（税抜）という低価格を実現。

03/05

不具合現象別見込み変形機能
(ねじれ、スプリングバック、そり、形状凍結不良)

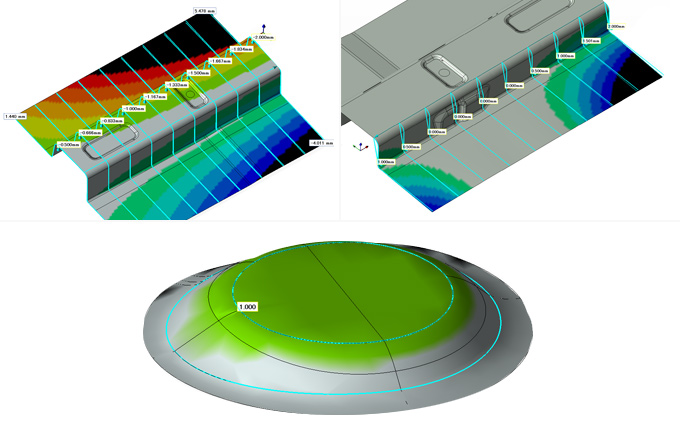

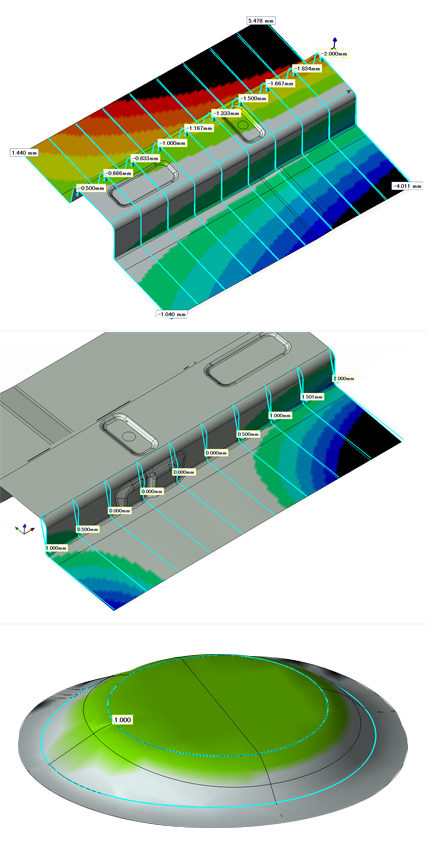

基本機能は、局所的に誤差を確認し、その誤差分、もしくはその誤差を参考に係数掛けしたずれ量を指示することにより、CAD面を局所的に変形させる機能です。

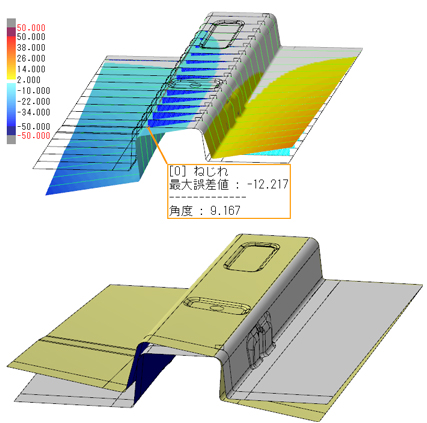

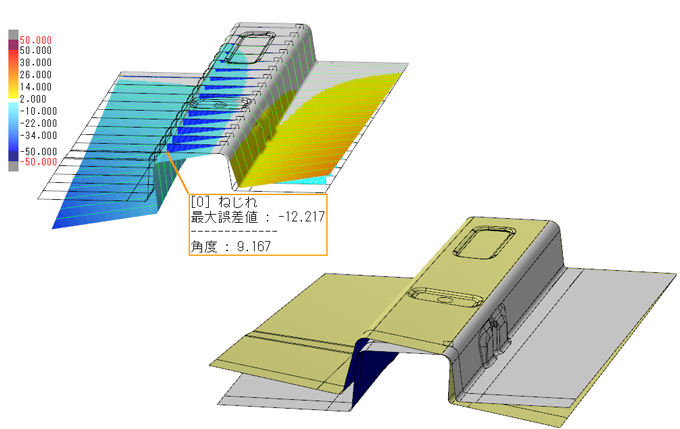

ねじれ 断面位置ごとにねじれ見込みを角度または距離で指定できます。
座面オフセット 座面の平面部分はオフセットし、周辺形状は追従変形させることができます。

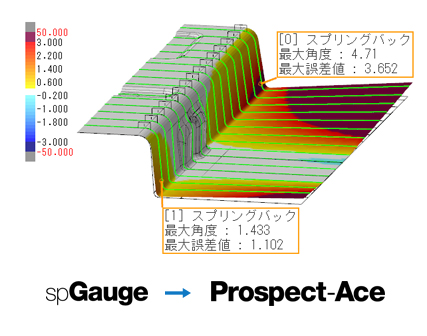

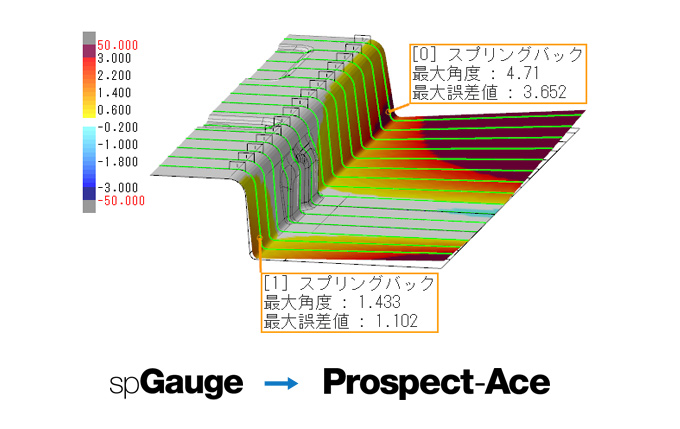

スプリングバック 断面位置ごとにスプリングバックに対する見込みを角度または距離で指定できます。
壁そり 断面位置ごとに壁そりに対する見込みを２つの角度で指定できます。
形状凍結不良部の見込み 形状凍結不良部の見込みを距離で指定できます。
