プラント・設備の点群から3次元モデルを作成

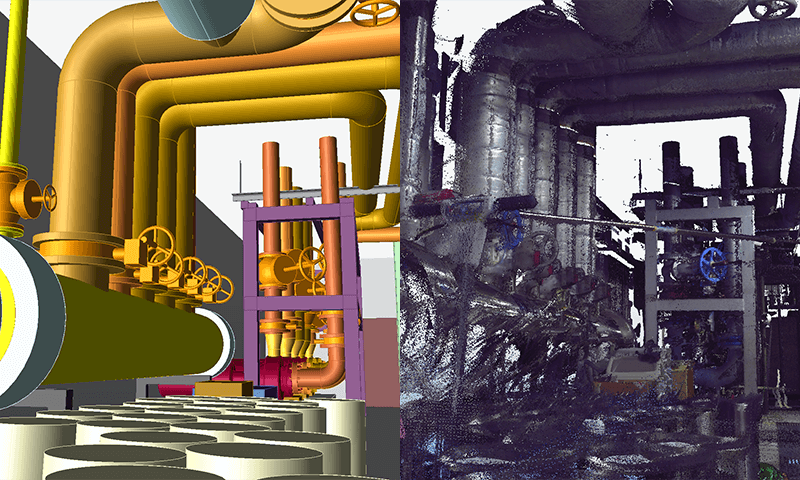

ClassNK-PEERLESSは、3次元レーザスキャナを使ってプラントや各種設備を計測した結果（測定点群）から3次元モデルを作成するためのソフトウェアです。
現場を3次元モデル化し、

プラントや工場の改修設計で活用することで、干渉問題の事前解決
詳細までモデリングして保全管理のDX推進
工場などにおける設備の搬入出検討やレイアウト検討

等で活用されています。

プラントなどで多く使われる、配管・鋼材のモデリングに強い

部品データベースを使い、配管を点群から自動で認識、作成できます。鋼材も簡単に作成可能です。

壁際にある配管は、全周測定ができません。片側のみ測定した状態の点群でも、配管を認識することができます。また物がおかれているために、壁や床の一部分が測定できていない状態も多く見受けられます。そのような壁や床の測定がされていない状態でも、あるべき形に3次元モデル化することが可能です。

改修設計で使う3次元モデルには精度が求められます。また保全管理で使う3次元モデルは各パーツがモデル化されていることと粒度が求められます。
ClassNK-PEERLESSは、利用シーンに合った精度・粒度でモデル化することが可能です。

誰でも簡単に操作ができ、モデリング時間も短縮できる

「モデル化のコスト＝モデリング時間 x 作業者の単価」です。

＜ClassNK-PEERLESSでのモデリングが効率的な理由＞
　・対象物に適した各種モデリング機能が標準搭載。
　　約70%の工数削減実績があり。
　・使い勝手や操作性を重視しているため、誰でも簡単に操作方法の習得が可能
　　作業者の単価を抑え、業務の属人化リスクを防ぎます。

ClassNK-PEERLESSは、コスト計算式の両方の係数を削減することができるソフトウェアです。

3次元モデル化は、専門知識を有した正社員から専門知識がないパート従業員まで幅広い人材が行い、作成された3次元モデルは、専門知識を有した方がViewer（無償）を使ってチェックすることで、効率よく作業を行うことが可能です。

シミュレーション機能で、点群や3次元モデルを使った評価ができる

計測機能や点群と3次元モデルの誤差カラーマップを使って現在の情報を収集をすることで、点群や3次元モデルだけではわからない平面度や歪みの検出を行います。

設備の搬入出の経路確認を行うときは、点群と設備などの3次元モデルを使います。事前に干渉箇所を把握しておくことでスムーズな設備の撤去計画や新規設備の配置検討を実現します。

設備の新設に伴う搬入経路の検討は、新設設備の3次元モデルを読み込んだり、その大きさの簡略形状を作り、シミュレーションします。
設備を撤去するための搬出経路の検討は、撤去設備をメッシュ化したり、簡略形状を作り、シミュレーションします。

工場の設備のレイアウト検討を行うときも、点群と設備などの3次元モデルを使います。
点群だけでは工場の設備のレイアウト検討は正確にできません。点群には測定できていない部分もあることが原因です。そのため、点群から3次元モデルを作ったり、点群内に3次元モデルを読み込んだりして検討することで、正確性の高いレイアウト検討を行うことが可能となります。
